气态污染物（甲醛气体）加热发生器

用户使用手册

型号BYY-GHGA01

1. 产品介绍

1.1概述

本装置是特别针对GB/T 18801设计开发的气态污染物（甲醛气体）加热发生器，是以液态形式的污染物作为标准物质，通过加热盘直接将液态形式的污染物转变为气态形式的污染物，并实时定量直接发生。是一台能够量化控制气态污染物发生量的半自动装置，它的发生气体为单气体，可发生多种VOC，做到一机多用，其结构简单，极易于维护，且用途广泛例如空气净化器试验舱及演示舱。空气净化器在标准舱内进行气态污染物CADR(洁净空气量)及CCM(累计净化量)净化性能测试时，需要按照一定时间在舱内直接加热发生一定浓度的气态污染物。

1.2产品基本功能

能够稳定产生所需气态污染物。

1.3技术指标

（1）使用压力：常压

（2）电    压：220V AC

（3）加热功率：200W

（4）加热时间/次：快速（溶液烧干后，会自动断电保护）

（5）注入量：100毫升

（6）发生量范围：根据实际情况而定，一般是称重定量发生。

（7）性能特点：采用PTC发热体，不断电时可循环加热，防干烧保护

（8）甲醛溶液：分析纯，含量37~40%

甲苯液态：分析纯，VOC

甲烷液体：

1.4使用环境和条件

（1）温度：15℃~ 35℃；

（2）相对湿度：不大于 85%（+35℃时）；

（3）大气压力：86KPa-106KPa；

（4）电源：220V±10%，50Hz±2Hz。

1.5执行标准

新国标GB/T 18801

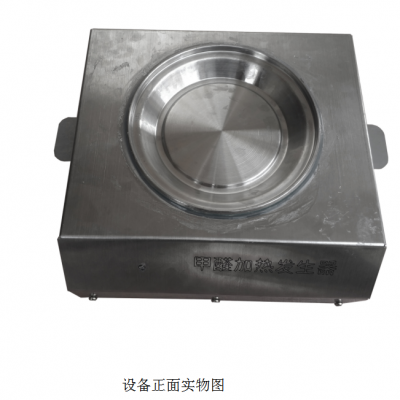

1.6外观展示

2.产品结构解析

1. 设备操作流程

（1）先将气态污染物加热发生器放置在试验仓，靠手套孔的位置上，并将甲醛溶液及手动单通道注射器一起放置在发生器专用工作台上，方便操作。也可定量操作，先将所需甲醛溶液称重后，吸入至注射器里，然后直接注射在发生器里。应注意电源开关保持启动状态。

（2）启动仓外电源操作开关，直接加热，因发生器已设置超温保护，会自动断电保护。若需再次加热，应关掉仓外电源操作开关后，再次启动即可。

4.注意事项

（1）使用前请仔细阅读设备操作说明书；

（2）确保外接电源为220V AC；

（3）轻拿轻放，以免造成把手损坏。

（4）请不要用挥发油、稀释剂等擦拭仪器，以免伤及漆层或引起漆层色

（5）在使用前，应检查能否正常加热，距离加热盘30~50MM,手感是否有发热温度，从而确保正常工作状态，若是无发热，应先确认电源开关有没有开启，电源开关指示灯是否常亮，电源指示灯是否常亮；

（6）设备存放房间内要有排风设施，确保室内通风良好。

（7）务请将电源线接在带地线的插座上。

（8）禁止在一分钟内连续多次反复操作电源开关，以免因频繁动作而损坏电器元件。

（9）如发现工作异常，应及时切断电源，并通知有关人员进行检修处理

（10）仪器设备随意拆卸，造成部件损坏，我公司概不负责维护。
