1. 产品介绍

1.1概述及建设目的

  隔音房(静音房)是一种为有测试要求的产品品质室设计的隔声测试装置,在隔声间内进行吸声处理,使其成为一个小型的无声室,在里面可测试一些小型的产品,如蓝牙耳机、手机、电视、音响等扬声器。静音房采用四面及顶面吸声，底层隔声的方式使室内达到低噪声环境。其静音房的建设目的是用于各种产品的基本测试及客户参观。

1.2产品基本功能及设计原理

流水线隔音房隔音效果:外界小于75dB，内部小于或等于55dB，尺寸根据要求定制,定制产品需两台以上才能定制。流水线可从房内通过，不影响测试效果。指标的设计值应在满足客户要求的前提高下，尽量采用经济的措施，以节省投资。

要求在***声学效果的前提下，尽量***较大的内部使用空间。

采用环保性材料，防火型材料。

要求施工手段尽量简便，提高工作效率，缩短工期。

1.3技术指标及结构特点（非定制尺寸）

1.在周围环境是正常工作时，外界噪声不大于80/70dB（包含 A、B、C 计权）的前提条件下， 若以下同时满足，则为合格。

本底噪声：在正常作业及厂区正常生产情况下，关闭室内所有声源后，周围无异常干扰（如 砸地、打桩、冲击）时，取房内中心点位置，测量本底噪声≤55dB（A）（流水线声音不能超过65/60dB，也就是隔声量在15DB以内,因是移动式拉线静音房相比固定式拉线静音房，隔声的效果会根据现场传送口大小及皮带线长度为密切关系，最终隔声量在5~15DB范围内均需正常现象)。

2、静音房规格尺寸：

房外型尺寸：L×W×H=1.68×1.56×2.0(米)

房内净尺寸：L×W×H=1.38×1.26×1.7 (米)

隔音视窗尺寸：W×H=0.35×0.6(米)（1 套）

隔音门尺寸：W×H=0.8×1.7（米)

3、其结构特点：

A静音房外层采用复合层轻结构 150mm 厚度建成结构隔声墙。对外界噪声振动具有全天候的抗干扰能力。

B采用新型复合层隔声吸音材料结构。

C排除房内污浊气体，为防止外界噪声的干扰,并对房内空气流通进行控制,设进排风消声系统。

D采用过线孔将外部信号线等线路引入静音测试房内，对过线孔采用密封性能好的密封材料进行密封。以***墙体的隔声量不会因为孔隙等原因而减小。

4、静音房墙体结构材料(仅作设计估价使用,具体数据以签约内容为准)

a 外饰彩钢隔声板 1 层

b 减震阻尼层   1层

c 主框架 1 层

d 消声材料 1 层

e 防火网布 1 层

墙体总厚度约为：100~150 ㎜

5、单开隔音门

门净尺寸：W×H=800×1700㎜

供工作人员进出手动隔音门，为单层复合材料隔声门。采用向外//向右打开式。隔声门阻尼处理：门框在与墙体连接处采用避震器处理，起到密封隔震的效果，防止声音通过门框与墙体的孔隙等薄弱环节串入室内。采用避震器进行阻尼处理后，有效抑制门页受声后引起的振动，明显改善低频隔声效果，使其隔声频率范围明显增大。很好的解决了门页的宽频带隔声的问题.

6、过线孔

采用过线孔将外部信号线等线路引入静音房内，对过线孔采用密封性能好的密封材料进行

密封，以***墙体的隔声量不会因为孔隙等到原因而减小。

7、照明与配电系统

室内安装照明用节能灯 1 套，静音，无发热，以***室内照明。配电系统：按隔音箱的配电要求提供室内配电安装，通过过线孔，将外部电源线等线路引入静音房内。

8、其它配置说明：

A、照明灯1 套

B、插座2 个

C、单开隔音门 1 套（ W800*1700H ）

D、排风系统1 个

E、电源 1 套

F、隔音视窗1 套（门上）

G、室内空调0 套（本项目无要求）

H、胶帘条线门（料口尺寸 500W*700H) 2 套

1.4使用环境和条件

（1）温度：15℃~ 35℃；

（2）相对湿度：25~75%

（3）大气压力：86KPa-106KPa；

（4）电源：220V±10%，50Hz±2Hz。

1.5执行标准

1、GB/T12060.5-2011《声系统设备第五部分扬声器主要性能测试方法》

2、GB/T12060.13-2011《 声系统设备 ***3部分：扬声器听音试验》

3、GB/T12060.13-2011 《声系统设备 ***3部分：扬声器听音试验》

4、SJ/T 11540-2015 《有源扬声器通用规范》

5、GB/T12060.13-2011《 声系统设备 ***3部分：扬声器听音试验》

6、GB/T6881.2-2017《声学声压法测定噪声源声功率级和声能量级混响场内小型可移动》

7、GB/T 3767-2016《 声学 声压法测定噪声源声功率级和声能量级》

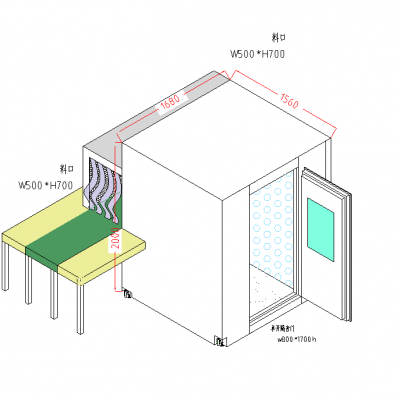

1.6外观展示

2. 产品结构解析

3. 设备操作流程

照明：照明按键启动后，QC隔音房内的照明装置会被启动，为整个房间提供照明服务。

换气扇：换气扇按键启动后，QC隔音房内的排风装置会被启动，为整个房间提供换气（吸入新鲜氧气）服务。

插座：插座按键启动后，QC隔音房内的插座装置会被启动，为整个房间的设备提供电源服务。

吹风扇：为备用按键，暂未被启用。

4.注意事项

（1）使用前请仔细阅读设备操作说明书；

（2）确保外接电源为220V AC；

（3）轻推轻放，以免造成玻璃破碎及人身伤害。

（4）请不要用挥发油、稀释剂等擦拭设备，以免伤及漆层或引起漆层色

（5）务请将电源线接在带地线的插座上。

（6）禁止在一分钟内连续反复操作电源开关，以免因频繁动作而损坏电器元件。

（7）如发现工作异常，应及时切断电源，并通知有关人员进行检修处理

（8）仪器设备随意拆卸，造成部件损坏，我公司概不负责维护。
