固态颗粒物（手动单支烟）发生器

用户使用手册

型号BYY-BFGA03

1. 产品介绍

1.1概述

本装置是特别针对GB/T 18801设计开发的香烟烟雾发生器，是一台能***控制颗粒物发生量的半自动装置，它的点烟根数为1根，极易于维护且用途广泛例如空气净化器试验舱及演示舱。空气净化器在标准舱内进行PM2.5颗粒物CADR(洁净空气量)及CCM(累计净化量)净化性能测试时，需要按照一定速度通过相应的颗粒物在发生器在舱内发生一定浓度的PM2.5颗粒污染物。

1.2产品基本功能

能够稳定产生0.3μm以上的颗粒物。

1.3技术指标

（1）使用压力：常压

（2）电    压：220V AC

（3）空气流量：1-5L/min

（4）燃烧时间/根：40-50秒

（5）装烟量/次：1根

（6）香烟：红塔山牌***150（焦油量8mg）

（7）点烟方式：手动点烟（打火机或其它火种）

1.4使用环境和条件

（1）温度：5℃~ 35℃；

（2）相对湿度：不大于 85%（+35℃时）；

（3）大气压力：86KPa-106KPa；

（4）电源：220V±10%，50Hz±2Hz。

1.5执行标准

新国标GB/T 18801

1.6外观展示

2.产品结构解析

              正视图

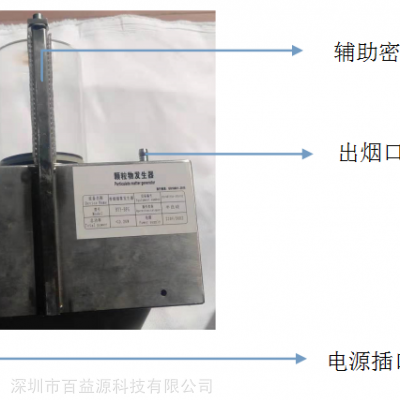

         后视图

3.设备操作流程

(1) 将设备出烟口与试验舱相连接，烟雾出口采用8/10mm快插接口，可使用8/10mmPU管/聚四氟管连接，连接时手动插入接口；

(2) 连接电源线，并打开电源开关，若电源指示灯亮，说明发生器已通电，开关已处于开的状态，若电源指示灯不亮，则有可能是开关还处于关的状态，需打开开关中，若仍不正常，则需打开电源开关保险丝保险盖，若变黑或有异味，说明保险管已坏，需更换新的。

(3) 拧开密闭瓶，此时应注意观察烟腔圆槽处有没有残留的烟头或其它杂物，若发现应立即清理；

(4) 将香烟倒立垂直放置在烟腔圆槽，并利用气泵本身的吸气原理将香烟落入烟腔槽口；

(5) 观察瓶盖上的密封垫，是否良好。检查确认完毕后，用打火机或其它火源，对准香烟进行人工点火，并快速单手拿起密闭瓶对准瓶盖压下，同时将密封辅助杆移至密封瓶顶部中间位置；开启送烟气泵调速开关（开启泵前，应重点检查，连接试验舱进烟口阀门处于打开状态，从而确保仪器设备安全），向右旋转打开，此时气泵不宜开启太大，从小流量调至中小流量即可（送烟气泵调速开关也可在点火前开启并调至最小档位，这种操作就可确保不会出现在压紧密闭瓶时应无氧而烟灭）；

(6) 通过透明玻璃密闭瓶观察香烟燃尽后或已达到所需尘量后，关闭气泵调速开关，同时关闭开关电源；实验结束后，清理烟腔圆槽、密封盖、密封瓶的灰尘。

4.注意事项

（1）使用前请仔细阅读设备操作说明书；

（2）确保外接电源为220V AC；

（3）轻拿轻放，以免造成玻璃破碎及人身伤害。

（4）请不要用挥发油、稀释剂等擦拭仪器，以免伤及漆层或引起漆层色

（5）在人工点火前，确保送烟调速开关为打开状态，并为最小速度；

（6）烟雾出口需要换管时，切勿用力拉扯，应将快插接头锁紧头按入，再轻松拔出PU管/聚四氟管；

（7）由于香烟燃烧产生大量烟油，设备应长期进行手工维护，每天实验结束后，可用酒精/自来水对燃烧腔内壁、密封瓶进行清洗；

（8）设备存放房间内要有排风设施，确保室内通风良好。

（9）务请将电源线接在带地线的插座上。

（10）禁止在一分钟内连续反复操作电源开关，以免因频繁动作而损坏电器元件。

（11）如发现工作异常，应及时切断电源，并通知有关人员进行检修处理

（12）仪器设备随意拆卸，造成部件损坏，我公司概不负责维护。
